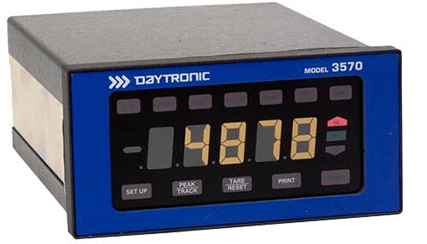

DAYTRONIC控制器3570
3570型直流應變計調節器是一種通用儀器,用于輸入壓力,力,扭矩,重量和其他由直流激勵應變計傳感器測量的變量。它接受來自任何常規4臂應變計電橋的單個輸入,標稱120Ω或更高,滿量程范圍為0.75、1.5或3.0 mV / V。
先進的電路設計克服了傳統上困擾應變計測量過程的許多錯誤,從而實現了堅如磐石的數字指示和無噪聲的模擬輸出。
3570的其他重要功能包括
可選的橋式勵磁(標稱2、5、10 VDC
遠程感測和調節橋激勵—**溫度對電纜電阻的影響而產生的誤差,并產生穩定的比例式測量,不受電源漂移的影響
超過100兆歐的輸入阻抗可保持出廠校準的有效性,防止將共模信號轉換為正常模式信號,并**了由于電纜電阻引起的剩余誤差。允許的電纜長度實際上沒有實際限制。
可選的有源低通濾波功能可**由于振動,功率脈沖等引起的有害動態信號分量,這些分量可能會(huì )阻止穩定的數字轉換或控制動作
為3570的輸入通道提供了簡單的兩點“零和跨度”校準。此外,還提供了一個100kΩ,0.1*的并聯電阻。當準確地知道了傳感器的滿量程mV / V靈敏度時,可以使用此電阻器(也可以使用自己的電阻器)施加“等效輸入”以進行校準。
可以通過向RS232 / RS485端口發出的簡單助記符命令或通過后*模擬輸入連接器的邏輯電平命令信號來接通和斷開校準分流器,以進行正或負的**讀數。
3570的第三種校準技術涉及當已知“ mV / V”靈敏度和相應的傳感器滿量程額定值時,通過RS232 / RS485接口端口應用特殊的MV / V CALIBRATION(MVV)命令。
3570提供3500系列的所有標準功能,包括
可選數字平滑
自定義15段線性化
通過邏輯I / O監控HI / LO*限
可擴展的模擬輸出
模擬+峰值捕獲
自動皮重補償
數字跟蹤和保持
單節點(RS232)或多節點網絡(luò )(RS485)通訊
可以通過前面板小鍵盤或通過外部計算機或通過RS232 / RS485接口端口從終端接收到的簡單助記符命令來完全設置和操作該儀器。
